一、簡述

    轍叉垂直磨耗測量尺(以下簡稱“測量尺")用于測量轍叉心軌、翼軌有磨耗的截面任意處的垂直磨耗值和心軌相對于翼軌的降低值，并具有測量精度高、現場職工容易掌握，可靠性高、體積小、重量輕等顯著優點。

二、結構

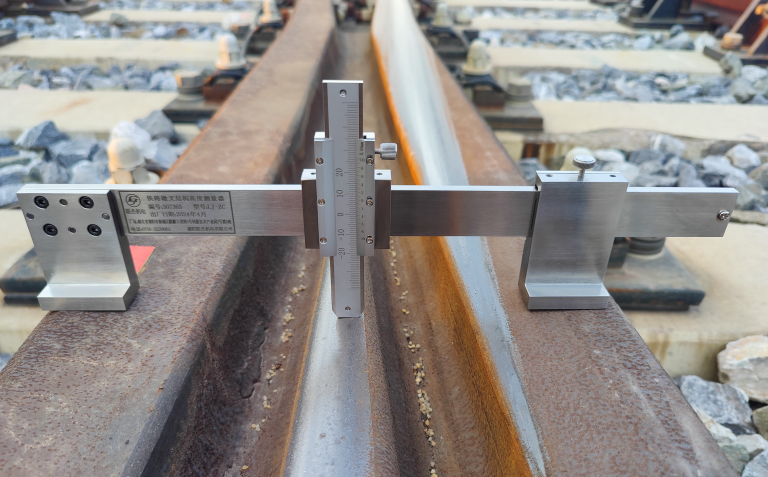

    測量尺主要由主尺，固定測座，活動測座，滑動測量豎

尺，水準泡組成。

三、主要技術指標

l 液晶數字有效量程：0～40mm；

   讀數精度：0.01mm

l 電源：紐扣式電池

l 工作溫度：-30℃～+55℃

l 主尺刻度：正面：0mm～380mm；

    讀數精度：1mm

l 外形尺寸：330mm×110mm×22mm
